快速抽砂装置

描述:快速抽砂装置是我公司从油层保护的角度出发设计、生产出的能把井底砂全部取出的新装置,不用泵车进行水循环冲砂,而是用修井(通井)机吊着油管柱上下移动,即可把砂子吸入储砂管中,起出抽砂管柱即把砂子带到地面上来,有效的避免了传统冲砂的弱点。

TAG:丝绕丝筛管 割缝筛管 螺杆钻具
详细描述:

  一、概述
油井在生产过程中,地层砂进入井筒,在井底、井下积砂,会造成砂埋油层,甚至造成砂堵而停产。目前,井下积砂都是使用泵车冲砂的办法把砂子冲到地面。但是这样冲砂的办法还有很多不足:如冲砂时   有泵车、罐车、吊池子等成本较高,尤其是当井漏时,砂子不仅冲不出来,而且砂子随井液进入漏失油层而造成油层污染、甚至会堵塞油流通道降低产量。CB-TH-70×4000、CB-TH-83×4000型快速抽砂装置是我公司从油层保护的角度出发设计、生产出的能把井底砂全部取出的新装置,不用泵车进行水循环冲砂,而是用修井(通井)机吊着油管柱上下移动,即可把砂子吸入储砂管中,起出抽砂管柱即把砂子带到地面上来,有效的避免了传统冲砂的弱点。
二、结构及工作原理
CB-TH-70×4000、CB-TH-83×4000型快速抽砂装置由砂泵和底

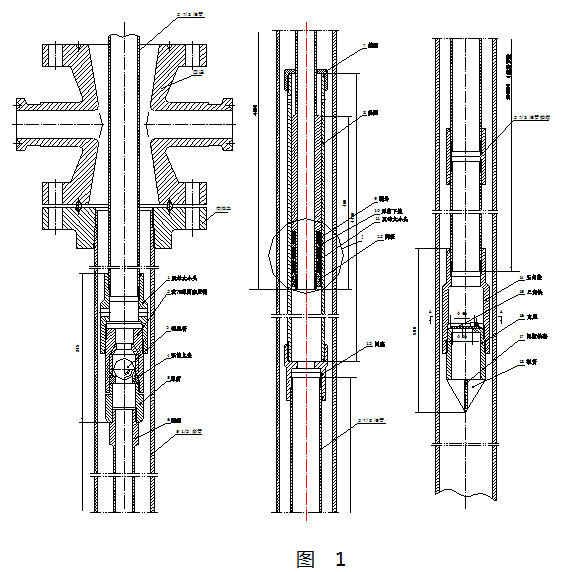

阀两部份组成。见图1。快速抽砂装置
图1是快速抽砂装置在井中工作原理示意图。工作时底阀接触砂面,底阀、储砂油管、泵筒的重量由砂面支撑。当修井(通井)机上提动力油管时,带动活塞杆、软活塞和硬活塞上升,同时上部单流阀关闭,下部底阀打开,井液携带砂子进入储砂油管,储砂油管中砂子和井液上行时,由于砂子比重比井液比重大,故砂子下沉,井液上升。当通井机下放动力油管时,活塞杆、软活塞和硬活塞下降,同时上部单流阀打开,下部底阀关闭,砂子不能回到套管中,而上面不含砂的井液,经过上部单流阀和循环口又回到油套环形空间。经过反复抽吸即可把井筒中砂子全部抽入储砂油管中。
三、施工过程
管柱下井次序是:底阀、储砂油管、动力油管。储砂油管的长度,根据套管中砂子的多少而定,储砂油管内孔能够容得下套管中的砂子,然后再加长100米。泵筒接储砂油管,动力油管接装置活塞杆。动力油管下到   位置,底阀接触砂面后,储砂油管全部重量加在砂面上,指重表悬重为动力油管的重量。这时活塞处于上止点,活塞开始下行,活塞下行4米的过程中,指重表悬重稳定,其悬重仍为动力油管的重量。活塞行至下止点后,指重表悬重稍有下降,即开始上提动力油管,动力油管上提4米的过程中,其指重表悬重为动力油管的重量,当上提至指重表悬重大于动力油管悬重时,说明活塞已经到了上止点。重复以上动作,砂子被不断地吸入储砂油管。随着砂面的下降,动力油管也同时下放,当动力油管下行至井口上法兰时,要及时   换单根。然后继续抽吸,直至把井筒内沉砂抽完为止。抽砂完成后,先后提出动力油管、储砂油管、底阀。从而把砂子带到地面,完成抽砂作业。
四、技术参数
1、柱塞直径:CB-TH-70×4000型为D70mm,
CB-TH-83×4000型为D83mm。
2、行程4m。
3、上接头螺纹27/8TBG(母扣)。
4、下接头螺纹27/8TBG(母扣)。
五、使用注意事项
1、套管变形,有落物、滤砂管滤皮、电泵电缆卡子等异物的井不能下本装置。
2、本装置用于直井   好,小于20°的斜井可用,20-30°的斜井慎用,大于30°的斜井和水平井禁用。
3、挤涂料砂防砂、固砂剂、抑砂剂的井不能使用本装置抽砂。
4、使用本装置抽砂,51/2in套管砂柱不超过120米,7 in套管砂柱不超过70米。
5、抽砂前,卸开底阀检查活门能关严,且活门翻转灵活可靠;检查活塞杆上的凡尔,要求密封完好。
6、抽砂前卸开上接头,抽出活塞,检查胶圈应完好无损,检查胶圈预紧力,以2-3人推入泵筒为宜。胶圈损坏时要   换,   换胶圈时,要注意胶圈有大小头,上面两个大头向上,下面一个大头向下,两个背帽之间   要背紧。
7、下井时不要接反,接头侧面有小孔的一头在上部。
8、储砂油管长度,   要在容得下井下全部砂子之外再加100米,长度不够,砂子会进入泵筒,造成泵筒损害。建议,储砂油管长500米。
9、本装置   在液面以下工作。储砂油管管柱   保证密封。
10、d70mm泵抽吸速度不小于20米/分;d83mm泵抽吸速度不小于15米/分。
11、井口接动力油管单根时,速度要快。接动力油管单根前尽量快速抽吸一次。
12、抽吸过程中要注意指重表的变化。下放过程中底阀接触砂面后指重表悬重下降,直到沉砂管柱重量全部压在砂面上,指重表悬重下降停止;活塞下行4米的过程中指重表悬重不变;活塞运行到下止点后指重表悬重开始下降,当悬重稍有下降时,开始上提;上提4米过程中指重表悬重略有变化,且数值与下行悬重基本相同,(上行力比下行力大一点点,忽略不计);活塞到上止点指重表悬重稍有上升时,开始下放,完成一个抽砂过程。重复以上动作,完成抽砂作业。
13、上行时砂子进入储砂油管中,砂面下降,泵筒也随储砂油管下降,动力油管相对泵筒上行4米,但动力油管相对井口上提的距离要小于4米。
14、如有砂桥储砂油管失去支撑,泵筒对活塞有撞击,作业架子晃动是正常现象。
15、井内砂粒越大,井液粘度越小时,应提高抽吸速度,亦采用d83mm泵;井内砂粒越小,井液粘度越大时,应减小抽吸速度,亦采用d70mm泵。
16、对井较深(2500米以上)的井,由于悬重较大,亦采用d83mm泵快速抽砂,反之亦采用70快速抽砂装置。
17、抽砂完成后,把动力油管、储砂油管、底阀等起出,及时   底阀中的砂子。同时检查泵筒中是否有砂,如果有砂应拆开泵筒   砂子。做好维护保养工作。
